SPDIF - jak podłączyć kartę dźwiękową z amplitunerem coaxialne
przepis dla kart muzycznych innych niż Creativa

Co to jest SPDIF ?

Właściwa nazwa to S/P DIF (Sony/Philips Digital InterFace) - to opracowany wspólnie przez Sony i Philips cyfrowy standard przesyłania dźwięku. Jego zalety to czystość i dynamika brzmienia o wiele lepsza niż przy stosowaniu kabla analogowego, oraz możliwość transportu sygnału Dolby Digital, DTS itp. z karty muzycznej do np. zewnętrznego amplitunera który po rozkodowaniu rozdzieli odpowiednio dźwięk na wszystkie głośniki (daje to lepsze efekty niż żeby to robiła karta).

Jak to zrobić ?

Do podłączenia karty muzycznej z amplitunerem powinno się używać kabla coaxialnego (koncentrycznego) 75 omowego z najlepiej podwójnym ekranowaniem. Im połączenie ma być dłuższe, tym jakość kabla powinna być lepsza.

Typowy kabel coaxialny używany w sprzęcie audio zakończony jest z obu stron cinchem (RCA). Gniazdo do jakiego pasuje można zobaczyć tutaj.

Zasada działania jest taka sama jak przy połączeniu kablem jack - RCA. Różni się tylko wejście w karcie muzycznej (w SPDIF dla kart Creativa jest jack mono) - reszta pozostaje taka sama. Jedyne co trzeba posiadać to kartę muzyczną z wyjściem SPDIF coaxialnym (np. w chwili obecnej co druga płyta główna z wbudowaną kartą dźwiękową) oraz amplituner z wejściem coaxialnym. Za pomocą takiego kabla można również podłączyć DVD lub CD z amplitunerem.
Więcej na temat połączenia coaxialnego znajdziesz tutaj.

Powyższy kabel można nabyć w naszym sklepie internetowym lub na naszych aukcjach na Allegro.

sklep.RMS.pl - nasz sklep internetowy


Allegro - nasze aukcje na Allegro.pl

Zobacz ofertę kabli RCA.

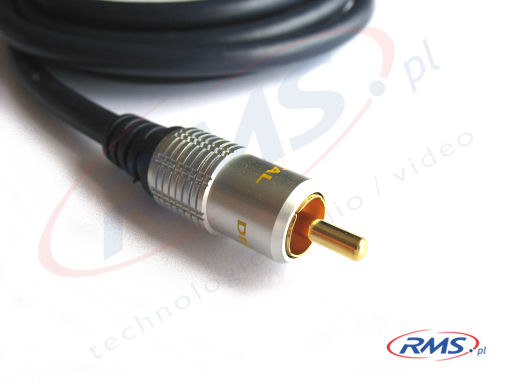

Opis kabla:
Przewód: koncentryczny 75 Ohm, miedziany, grubość: 6 mm !, podwójnie ekranowany
Końcówki: RCA (cinch), pozłacane
Długości: 1,0m, 1,5m, 3,0m, 5,0m, 7,5m, 10m, 15m.

Zdjęcia (kliknij na miniaturce aby powiększyć):

Aby połączenie SPDIF działało należy połączyć kablem wyjście SPDIF w karcie muzycznej i wejście coaxial w np. amplitunerze oraz w opcjach karty muzycznej włączyć wyjście SPDIF. Większość zagadnień opisanych w FAQ ma również zastosowanie w SPDIF coaxial.
